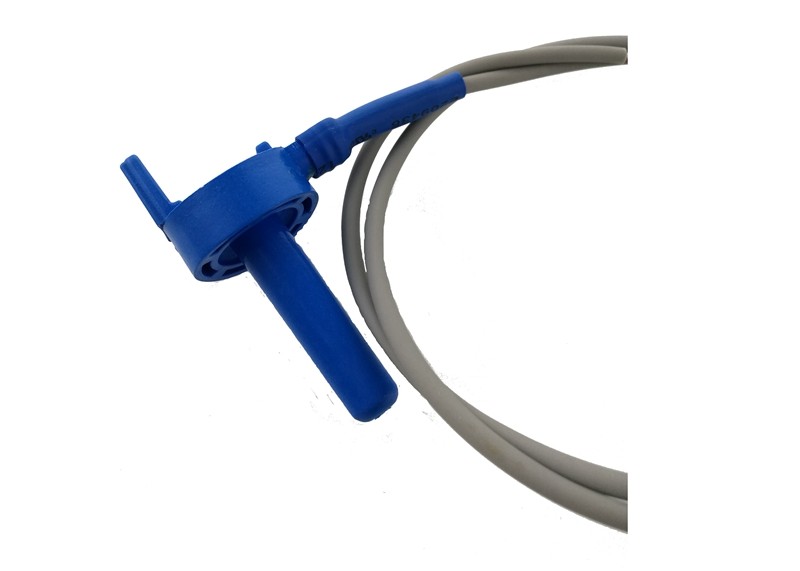

سنسور میکرو دما 10K
آب سنسور میکرو دما خورشیدی 10K با سیستم های کنترل و پمپ اتوماسیون استخر با تعویض کابل 10 پا
شرح
این سنسور دمای هوا / آب / خورشیدی برای استفاده با سیستم کنترل اتوماتیک Pentair IntelliTouch ، EasyTouch ، SunTouch ، استخر Compool و آبگرم و همچنین سازگار با پمپ بخاری استخر و آبگرم Pentair MiniMax Plus طراحی شده است.شامل ترمیستور 10K-اهم ، کابل 10 فوت.
____________________________________________________________________________ دانلود________
ابعاد (میلی متر)
مواد
نه | جزء | مشخصات و مشخصات | خیلی زود | یادآوری کنید |
آ | عنصر | R25 = 10KΩ ± 1٪ B25 / 85 = 3977K ± 1٪ B25 / 100 = 3995 ± 1٪ | 1 | |
ب | مسکن | مسکن پلاستیکی | 1 | آبی |
ج | پوشش | اپوکسی حرارتی | ||
د | سیم سربی |
TPE AWG24 (0.5 میلی متر * 2C) OD3.3 میلی متر (قرمز و سفید) (هر دو انتهای آن برداشته شده اما قلع نشده است) |
1 | خاکستری |
ه | مورد | محفظه قابل جمع شدن در برابر حرارت (Ф7 + Ф8) | 3 | آبی |
اجراها
نه | مورد | امضاء کردن | شرایط آزمون | حداقل | مقدار طبیعی | حداکثر | واحد |
من | مقاومت در دمای 25 | R25 |
Ta = 25 ± 0.05 پتی0.1 مگاوات پوند |
9.900 | 10.000 | 10.100 | kΩ |
دوم | مقدار B | B25 / 85 | 3937.3 | 3977.0 | 4016.7 | ک | |
B25 / 100 | 3955.05 | 3995 | 4034.95 | ||||
III | ضریب تلفات | σ | Ta = 25 ± 0.5 | 2.5 | / | mw / ℃ | |
چهارم | ثابت زمانی | τ | Ta = 25 ± 0.5 | / | / | 15 | ثانیه |
ششم | مقاومت عایق | / | 500 ولت | 100 | / | / | MΩ |
هفتم | ولتاژ قابل تحمل | / | 1500 ولت AC | 5 | / | / | ثانیه |
VIII | دمای عملیاتی. محدوده | / | / | -40 | / | +105 | ℃ |
آزمون قابلیت اطمینان
نه | مورد | الزامات فنی | شرایط و روش آزمون |
1 | دمای بالا.تست |
DR / R25 £ ± 3٪
DB / B £ ± 3
بدون تغییر در مقاومت در برابر ولتاژ ، عملکرد بیهوشی. ظاهر بدون آسیب. |
105 ± 5 ℃ ، برق در ± 500 ± 24 ساعت ، DC0.2mA |
2 | دمای پایینشهادت | -40 ± 5 ، برق در ± 500 ± 24 ساعت ، DC0.2mA | |
3 | آزمایش رطوبت را تحمل کنید | در محیط 55 ± 2 ℃ ، 90--95 R RH به مدت 500 ± 24 ساعت ذخیره کنید | |
4 | دماآزمون چرخه | –20 ℃ × 30 دقیقه temp دمای اتاق. × 10 دقیقه → در 100 ℃ آب × 30 دقیقه temp دمای اتاق. min 10 دقیقه 10 چرخه | |
5 | تست الکتریکی بار | روشن بودن DC1mA ، 500 ساعت در دمای اتاق.و مرطوب | |
6 | آزمایشات کششی | اعمال نیروی 2 کیلوگرمی 1 دقیقه طول می کشد. | |
7 | آزمون سقوط | سقوط آزاد در کف بتونی از ارتفاع 1M ، 10 چرخه. | |
8 | آزمایش لرزش | دامنه فرکانس: 10 ~ 55HZ دامنه کل 1.52 میلی متر 1 چرخه 1 دقیقه ، جهت و زمان X ، Y ، Z محورهای 2 ساعت. | |
9 | تست خمش | سیم محل اتصال و رزین اپوکسی 180 درجه را خم کنید. 10 بار به عقب و جلو بروید |
مزایای
با حسگر صحیح استخر خود را در دمای خنک و راحت نگه دارید!این سنسور دمای بازار پس از فروش می تواند به عنوان سنسور آب ، هوا یا دمای خورشیدی برای سیستم های کنترل استخر شنای Pentair IntelliTouch ، EasyTouch و SunTouch استفاده شود.
میکرو سنسور دما را می توان برای اندازه گیری دمای آب به لوله ای با گیره بست ، یا همچنین می توان از آن برای اندازه گیری درجه حرارت هوا برای استفاده به عنوان محافظت در برابر یخ استفاده کرد.همچنین از سنسور دما بعنوان یک حسگر خورشیدی استفاده می شود که در نزدیکی صفحات خورشیدی قرار داده می شود تا دمای نزدیک صفحه را تشخیص دهد تا شرایط مناسب ارسال آب به صفحه خورشیدی مشخص شود.سنسور میکرو دما شامل یک کابل 10 فوت 2 سیمه برای اتصال به پانل های داخلی خانگی یا زمانی که صفحات خورشیدی دور از کنترل کننده قرار دارند.
امکانات
• آب / هوا / خورشید - AquaLink RS ترمینال هایی را برای حداکثر سه سنسور دما ، به ویژه برای آب ، هوا و خورشید فراهم می کند.
• ترمیستور 10K اهم
• سازگار با کنترل زودیاک ، جندی ، و قطبی
• سازگاری: سیستم های IntelliTouch ، EasyTouch و SunTouch Pentair
• جایگزین می شود: Pentair 520272 ، TS5T و STS5T (سیم های قرمز و سیاه)
• شامل ترمیستور 10K اهم NTC ، سیم 10 فوت ، 1 حلقه O
عملکرد
برای استفاده به عنوان سنسور دمای آب: سنسور را در یک سوراخ کوچک در لوله بین پمپ فیلتر استخر خود قرار داده و با استفاده از گیره شیلنگ فیلتر کنید.
برای استفاده به عنوان سنسور دمای هوا: سنسور را در هوای آزاد خارج از مرکز قدرت در سایه و دور از کولر ، موتور و سایر منابع گرما نصب کنید.
برای استفاده به عنوان سنسور دمای خورشیدی: سنسور را در کنار صفحات خورشیدی برای صفحات بدون لعاب ببندید یا بین کلکتور و شیشه برای صفحات لعاب معلق کنید.
مقاومت در برابرنمودار دما
جدول تبدیل R - T | |||||||
R25= 10.00KΩ ± 1٪ B25/85= 3977K ± 1 | |||||||
T / | رمین | Rcen | Rmax | T / | رمین | Rcen | Rmax |
-40 | 352.8365 | 337.2659 | 322.3502 | -2 | 36.9010 | 36.0700 | 35.2541 |
-39 | 329.7864 | 315.4439 | 301.6950 | -1 | 35.0328 | 34.2614 | 33.5037 |
-38 | 308.3974 | 295.1810 | 282.5028 | 0 | 33.2701 | 32.5542 | 31.8505 |
-37 | 288.5391 | 276.3558 | 264.6605 | 1 | 31.6065 | 30.9421 | 30.2886 |
-36 | 270.0923 | 258.8572 | 248.0646 | 2 | 30.0358 | 29.4192 | 28.8125 |
-35 | 252.9476 | 242.5831 | 232.6201 | 3 | 28.5523 | 27.9802 | 27.4169 |
-34 | 237.0049 | 227.4402 | 218.2397 | 4 | 27.1507 | 26.6199 | 26.0970 |
-33 | 222.1724 | 213.3428 | 204.8436 | 5 | 25.8260 | 25.3337 | 24.8483 |
-32 | 208.3658 | 200.2120 | 192.3580 | 6 | 24.5736 | 24.1170 | 23.6666 |
-31 | 195.5077 | 187.9756 | 180.7156 | 7 | 23.3891 | 22.9658 | 22.5479 |
-30 | 183.5270 | 176.5670 | 169.8540 | 8 | 22.2685 | 21.8761 | 21.4885 |
-29 | 172.3586 | 165.9252 | 159.7160 | 9 | 21.2081 | 20.8444 | 20.4849 |
-28 | 161.9422 | 99/155 | 150.2490 | 10 | 20.2041 | 19.8672 | 19.5340 |
-27 | 152.2226 | 146.7212 | 141.4044 | 11 | 19.2534 | 18.9414 | 18.6326 |
-26 | 143.1489 | 138.0594 | 133.1376 | 12 | 18.3529 | 18.0640 | 17.7779 |
-25 | 134.6743 | 129.9646 | 125.4071 | 13 | 17.4995 | 17.2322 | 16.9673 |
-24 | 126.7556 | 122.3962 | 118.1750 | 14 | 16.6906 | 16.4434 | 16.1982 |
-23 | 119.3529 | 115.3168 | 111.4061 | 15 | 15.9237 | 15.6951 | 15.4683 |
-22 | 112.4294 | 108.6918 | 105.0679 | 16 | 15.1963 | 14.9851 | 14.7753 |
-21 | 105.9514 | 102.4893 | 99.1304 | 17 | 14.5062 | 14.3111 | 14.1173 |
-20 | 99.8874 | 96.6799 | 93.5660 | 18 | 13.8512 | 13.6713 | 13.4923 |
-19 | 94.2086 | 91.2363 | 88.3489 | 19 | 13.2295 | 13.0636 | 12.8984 |
-18 | 88.8881 | 86.1332 | 83.4553 | 20 | 12.6391 | 12.4862 | 12.3340 |
-17 | 83.9013 | 81.3474 | 78.8634 | 21 | 12.0784 | 11.9376 | 11.7973 |
-16 | 79.2252 | 76.8573 | 74.5527 | 22 | 11.5455 | 11.4161 | 11.2870 |
-15 | 74.8386 | 72.6428 | 70.5043 | 23 | 11.0392 | 10.9203 | 10.8015 |
-14 | 70.7220 | 68.6854 | 66.7008 | 24 | 10.5578 | 10.4487 | 10.3396 |
-13 | 66.8571 | 64.9680 | 63.1259 | 25 | 10.1000 | 10.0000 | 9.9000 |
-12 | 63.2271 | 61.4745 | 59.7645 | 26 | 9.6730 | 9.5731 | 9.4732 |
-11 | 59.8164 | 58.1903 | 56.6027 | 27 | 9.2664 | 9.1667 | 9.0671 |
-10 | 56.6104 | 55.1015 | 53.6274 | 28 | 8.8791 | 8.7797 | 8.6806 |
-9 | 53.5956 | 52.1953 | 50.8265 | 29 | 8.5100 | 8.4112 | 8.3127 |
-8 | 50.7597 | 49.4601 | 48.1889 | 30 | 8.1583 | 8.0601 | 7.9623 |
-7 | 48.0908 | 46.8846 | 45.7041 | 31 | 7.8230 | 7.7256 | 7.6286 |
-6 | 45.5783 | 44.4588 | 43.3624 | 32 | 7.5033 | 7.4067 | 7.3107 |
-5 | 43.2121 | 42.1730 | 41.1546 | 33 | 7.1984 | 7.1027 | 7.0077 |
-4 | 40.9829 | 40.0183 | 39.0725 | 34 | 6.9074 | 6.8129 | 6.7189 |
-3 | 38.8819 | 37.9865 | 37.1081 | 35 | 6.6298 | 6.5363 | 6.4435 |
جدول تبدیل R - T | |||||||
R25= 10.00KΩ ± 1٪ B25/85= 3977K ± 1 | |||||||
T / | رمین | Rcen | Rmax | T / | رمین | Rcen | Rmax |
36 | 6.3648 | 6.2725 | 6.1809 | 74 | 1.5759 | 1.5313 | 1.4878 |
37 | 6.1119 | 6.0207 | 5.9303 | 75 | 1.5246 | 1.4809 | 1.4384 |
38 | 5.8703 | 5.7804 | 5.6913 | 76 | 1.4752 | 1.4325 | 1.3909 |
39 | 5.6395 | 5.5509 | 5.4631 | 77 | 1.4277 | 1.3859 | 1.3452 |
40 | 5.4190 | 5.3317 | 5.2453 | 78 | 1.3819 | 1.3410 | 1.3012 |
41 | 5.2083 | 5.1223 | 5.0373 | 79 | 1.3378 | 1.2978 | 1.2589 |
42 | 5.0069 | 4.9223 | 4.8386 | 80 | 1.2954 | 1.2562 | 1.2181 |
43 | 4.8143 | 4.7311 | 4.6488 | 81 | 1.2544 | 1.2161 | 1.1789 |
44 | 4.6301 | 4.5483 | 4.4675 | 82 | 1.2150 | 1.1775 | 1.1411 |
45 | 4.4539 | 4.3735 | 4.2941 | 83 | 1.1770 | 1.1403 | 1.1047 |
46 | 4.2854 | 4.2064 | 4.1284 | 84 | 1.1404 | 1.1045 | 1.0696 |
47 | 4.1241 | 4.0465 | 3.9699 | 85 | 1.1051 | 1.0699 | 1.0358 |
48 | 3.9697 | 3.8935 | 3.8183 | 86 | 1.0710 | 1.0367 | 1.0033 |
49 | 3.8218 | 3.7470 | 3.6733 | 87 | 1.0382 | 1.0045 | 0.9719 |
50 | 3.6803 | 3.6069 | 3.5346 | 88 | 1.0065 | 0.9736 | 0.9417 |
51 | 3.5447 | 3.4726 | 3.4017 | 89 | 0.9759 | 0.9437 | 0.9125 |
52 | 3.4147 | 3.3441 | 3.2746 | 90 | 0.9464 | 0.9149 | 0.8844 |
53 | 3.2903 | 3.2210 | 3.1528 | 91 | 0.9180 | 0.8871 | 0.8573 |
54 | 3.1709 | 3.1030 | 3.0362 | 92 | 0.8905 | 0.8603 | 0.8311 |
55 | 3.0565 | 2.9900 | 2.9245 | 93 | 0.8640 | 0.8345 | 0.8059 |
56 | 2.9469 | 2.8816 | 2.8175 | 94 | 0.8384 | 0.8095 | 0.7815 |
57 | 2.8417 | 2.7777 | 2.7149 | 95 | 0.8137 | 0.7854 | 0.7580 |
58 | 2.7408 | 2.6781 | 2.6166 | 96 | 0.7898 | 0.7621 | 0.7353 |
59 | 2.6439 | 2.5826 | 2.5224 | 97 | 0.7667 | 0.7396 | 0.7134 |
60 | 2.5510 | 2.4909 | 2.4320 | 98 | 0.7444 | 0.7179 | 0.6923 |
61 | 2.4618 | 2.4030 | 2.3452 | 99 | 0.7229 | 0.6969 | 0.6718 |
62 | 2.3762 | 2.3185 | 2.2621 | 100 | 0.7021 | 0.6767 | 0.6521 |
63 | 2.2940 | 2.2375 | 2.1822 | 101 | 0.6820 | 0.6571 | 0.6331 |
64 | 2.2150 | 2.1597 | 2.1056 | 102 | 0.6625 | 0.6382 | 0.6146 |
65 | 2.1392 | 2.0850 | 2.0321 | 103 | 0.6437 | 0.6199 | 0.5969 |
66 | 2.0663 | 2.0133 | 1.9615 | 104 | 0.6256 | 0.6022 | 0.5797 |
67 | 1.9963 | 1.9444 | 1.8937 | 105 | 0.6080 | 0.5851 | 0.5630 |
68 | 1.9289 | 1.8782 | 1.8285 | 106 | 0.5910 | 0.5686 | 0.5470 |
69 | 1.8642 | 1.8145 | 1.7660 | 107 | 0.5745 | 0.5526 | 0.5315 |
70 | 1.8020 | 1.7533 | 1.7059 | 108 | 0.5586 | 0.5371 | 0.5164 |
71 | 1.7421 | 1.6945 | 1.6481 | 109 | 0.5432 | 0.5222 | 0.5019 |
72 | 1.6846 | 1.6380 | 1.5925 | 110 | 0.5283 | 0.5077 | 0.4879 |
73 | 1.6292 | 1.5836 | 1.5391 |
راهنمای نصب سنسور دما 10K برای IntelliTouch EasyTouch و SunTouch
کاربرد:
سنسور دما با سیستم های IntelliTouch® ، EasyTouch® و SunTouch used استفاده می شود.این سنسور ممکن است به عنوان سنسور آب ، هوا یا خورشیدی استفاده شود.
کیت تعویض (P / N CWFB0103FC-312XSP12) شامل:
خیلیشرح
1 سنسور دما ، 10K ، 10 فوت
1 حلقه
نصب و راه اندازی:
تعویض سنسور دمای آب
1. سنسور آب قدیمی را که بین پمپ فیلتر و فیلتر قرار دارد ، پیدا کنید.سنسور قدیمی را برداشته و گیره شیلنگ را روی سنسور جدید قرار دهید و به آرامی دور لوله را محکم کنید.
احتیاط: گیره را بیش از حد محکم نکنید.
2. کابل را از طریق محفظه ولتاژ پایین مرکز بار / برق به صفحه کنترل تغذیه کنید.سیمها را به 1/4 اینچ بکشید و سیمهای سنسور را به ترمینالهای پیچ WATER متصل کنید.
سنسور دمای خورشیدی
1. برای صفحه های بدون لعاب ، سنسور را در کنار صفحات خورشیدی ببندید.برای پانل های لعاب ، سنسور را بین کالکتور و شیشه تعلیق کنید.
2. کابل را از طریق محفظه ولتاژ پایین مرکز بار / برق به صفحه کنترل تغذیه کنید.سیمهای 1/4 اینچ را بچرخانید و سیمهای سنسور را به ترمینالهای پیچ SOLAR متصل کنید.
سنسور دمای هوای محیط (محافظت در برابر یخ)
1. سنسور را در هوای آزاد ، در منطقه سایه دار و دور از تهویه هوا نصب کنید.کابل را از طریق محفظه ولتاژ پایین مرکز بار / برق به صفحه کنترل تغذیه کنید ، و با اتصالات کابل به لوله کشی متصل شوید.سیمها را به 1/4 اینچ بکشید و سیمهای سنسور را به ترمینالهای پیچ AIR متصل کنید.
برای اطلاعات بیشتر بر روی تصاویر زیر کلیک کنید:
نصب سنسور | |
تصویر 1 | تصویر 2 |
عیب یابی نمودار جریان برای سنسور دمای آب | |
تصویر 1 | تصویر 2 |
