فیوز قابل تنظیم مجدد Polyfuse 2.5A با قابلیت تنظیم مجدد بدون سرب
جزئیات محصول:
| گواهی: | UL,CAS,TUV,RoHS 2.0(2011/65/CE) |
| شماره مدل: | TRB250 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1000 قطعه |
|---|---|
| قیمت: | Pls consult us |
| جزئیات بسته بندی: | فله ، 500 عدد در هر کیسه. |
| زمان تحویل: | 10 روز کاری |
| شرایط پرداخت: | T / T |
| قابلیت ارائه: | 8،000،000 قطعه در هر ماه |
|
اطلاعات تکمیلی |
|||
| نام محصول: | فیوز قابل تنظیم مجدد Polyfuse Polymer PTC | نصب ترمیستور: | از طریق سوراخ |
|---|---|---|---|
| جریان را نگه می دارد: | 2.5A | سفر کنونی: | 5A |
| حداکثر ولتاژ: | 30 ولت | دمای کار حداقل: | -40 درجه سانتیگراد |
| حداکثر دما: | + 85 درجه سانتیگراد | مواد سرب: | قلع اندود مس |
| مشخصات لحیم کاری: | MIL-STD-202 ، روش 208E | پوشش عایق: | شعله بازکن شعله ور |
| برجسته: | 30VDC فیوز خود تنظیم مجدد ، فیوز خود تنظیم مجدد 2.5A ، پلی فیوز قابل تنظیم 30VDC,2.5A self resetting fuse,30VDC resettable polyfuse |
||
توضیحات محصول

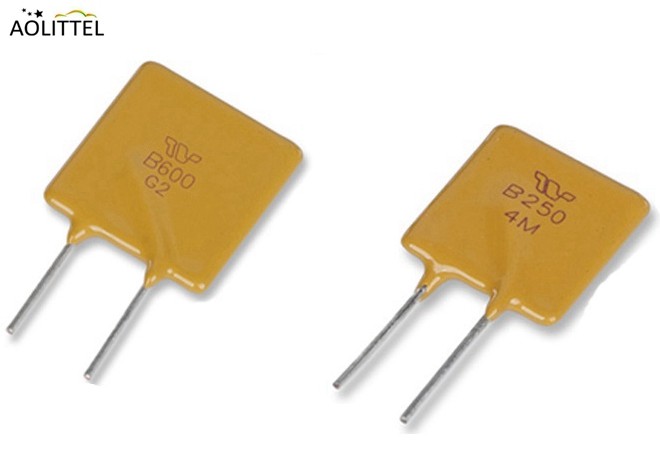

فیوز قابل تنظیم مجدد Polyfuse 2.5A با قابلیت تنظیم مجدد بدون سرب
بسته های باتری مقاومت کم RUEF250 Polyfuse Polymer PTC قابل تنظیم مجدد فیوز با حداکثر ولتاژ 30 ولت جریان 2.5A
شرح
TRB250 PTC Resettable Fuse از Ao littel یک دستگاه قابل تنظیم شعاعی با قابلیت تنظیم مجدد PolySwitch است.انعطاف پذیری بیشتری در طراحی برای مهندسان فراهم می کند.رتبه های ولتاژ بالاتر به این دستگاه اجازه می دهد تا در برنامه های جدید استفاده شود و با مونتاژ الکترونیک با حجم بالا سازگار است.
____________________________________________________________________________
دانلود________
خصوصیات الکتریکی
| P / N | مس را نگه دارید | سفر مس | حداکثر حجم | حداکثر مجاز | حداکثروقت سفر | قدرت | مقاومت (Ω) | |||
| IH ، (A) | آی تی،(آ) | Vmax ، (v) | ایماکس ، (الف) | (آ) | (قسمت دوم) | نوع Pd (W) | رمین | تایپ کردن | R1max | |
| TRB090 | 0.90 | 1.80 | 30 | 40 | 4.50 | 5.9 | 0.60 | 0.090 | 0.230 | 0.300 |
| TRB110 | 1.10 | 2.20 | 30 | 40 | 5.50 | 6.6 | 0.70 | 0.060 | 0.160 | 0.260 |
| TRB120 | 1.20 | 2.40 | 30 | 40 | 6.00 | 6.5 | 0.70 | 0.050 | 0.115 | 0.255 |
| TRB135 | 1.35 | 2.70 | 30 | 40 | 6.75 | 7.3 | 0.80 | 0.040 | 0.095 | 0.170 |
| TRB160 | 1.60 | 3.2 | 30 | 40 | 8.00 | 8.0 | 0.90 | 0.030 | 0.095 | 0.160 |
| TRB185 | 85/1 | 3.7 | 30 | 40 | 25/9 | 8.7 | 1.00 | 0.030 | 0.070 | 0.110 |
| TRB250 | 2.50 | 5.0 | 30 | 40 | 12.5 | 10.3 | 1.20 | 0.020 | 0.048 | 0.072 |
| TRB300 | 3.00 | 6.00 | 30 | 40 | 15.0 | 10.8 | 2.00 | 0.015 | 0.050 | 0.075 |
| TRB400 | 4.00 | 8.00 | 30 | 40 | 20.0 | 12.7 | 2.50 | 0.010 | 0.030 | 0.045 |
| TRB500 | 5.00 | ساعت 10.00 | 30 | 40 | 25.0 | 14.5 | 3.00 | 0.008 | 0.025 | 0.045 |
| TRB600 | 6.00 | ساعت 12.00 | 30 | 40 | 30.0 | 16.0 | 3.50 | 0.005 | 0.020 | 0.030 |
| TRB700 | 7.00 | ساعت 14.00 | 30 | 40 | 35.0 | 5/17 | 80/3 | 0.003 | 0.016 | 0.025 |
| TRB800 | 8.00 | ساعت 16.00 | 30 | 40 | 40.0 | 18.8 | 4.00 | 0.004 | 0.015 | 0.023 |
| TRB900 | ساعت 9.00 | ساعت 18:00 | 30 | 40 | 40.0 | 20.0 | 4.00 | 0.004 | 0.010 | 0.015 |
| P / N | آ | ب | ج | د | E | خصوصیات فیزیکی | ||
| حداکثر | حداکثر | نوع | حداقل | حداکثر | سبک | سرب Φ mm | مواد | |
| TRB090 | 7.4 | 12.2 | 5.1 | 7.6 | 3.1 | 3 | 0.50 | CP |
| TRB110 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRB120 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRB135 | 10.7 | 16.7 | 5.1 | 7.6 | 3.1 | 1 | 0.50 | CP |
| TRB160 | 11.0 | 16.8 | 5.1 | 7.6 | 3.1 | 1 | 0.60 | CU |
| TRB185 | 11.5 | 17.9 | 5.1 | 7.6 | 3.1 | 1 | 0.60 | CU |
| TRB250 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 0.60 | CU |
| TRB300 | 13.0 | 18.3 | 5.1 | 7.6 | 3.1 | 2 | 81/0 | CU |
| TRB400 | 16.4 | 24.8 | 5.1 | 7.6 | 3.1 | 2 | 81/0 | CU |
| TRB500 | 21.3 | 26.4 | 10.2 | 7.6 | 3.1 | 2 | 81/0 | CU |
| TRB600 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 81/0 | CU |
| TRB700 | 20.8 | 29.8 | 10.2 | 7.6 | 3.1 | 2 | 81/0 | CU |
| TRB800 | 24.2 | 9/32 | 10.2 | 7.6 | 3.1 | 2 | 81/0 | CU |
| TRB900 | 24.2 | 9/32 | 10.2 | 7.6 | 3.1 | 2 | 81/0 | CU |
زمان معمول برای سفر در 25 ℃
منحنی های Time to Trip عملکرد معمولی دستگاه را در یک محیط برنامه شبیه سازی شده نشان می دهند.عملکرد واقعی در برنامه های خاص مشتری ممکن است به دلیل تأثیر سایر متغیرها با این مقادیر متفاوت باشد.
A = TRB090
B = TRB110
C = TRB135
D = TRB160
E = TRB185
F = TRB250
G = TRB300
H = TRB400
I = TRB500
J = TRB600
K = TRB700
L = TRB800
M = TRB900
فواید
• مشاوره طراحی حرفه ای / انعطاف پذیر از تیم فنی ما
• سازگار با مونتاژ الکترونیک با حجم بالا
• به مشتری در دستیابی به تأییدات نمایندگی کمک کنید
• درجه بندی ولتاژ بالاتر امکان استفاده در برنامه های جدید را فراهم می کند
امکانات
زمان سریع برای سفر
مقاومت کم
UL ، CSA ، TUV و RoHS تأیید شده است
جریان 2.5A را در دمای اتاق نگه دارید
حداکثر ولتاژ 30 ولت
حداکثر جریان 40A
جریان حرکت 5A در 25 درجه سانتیگراد
دامنه عملکرد از -40 درجه سانتیگراد تا 85 درجه سانتیگراد
UL94 V-0 عایق پلیمر اپوکسی بازدارنده شعله
کاربرد
• گیرنده های ویدئویی ماهواره ای
• کنترل های صنعتی
• مبدل ها
• مادربردهای رایانه ای
• مودم های دستگاه های قابل تنظیم مجدد PolySwitch دستگاه های هدایت شعاعی مزایا ویژگی ها برنامه ها
• هاب ، پورت ها و لوازم جانبی USB
• پورت های IEEE1394
• CD-ROM ها
• ماشین های بازی
• بسته های باتری
• تلفن ها
• دستگاه های نمابر
• کارتهای آنالوگ و خط دیجیتال
• چاپگرها
محافظت در برابر حوادث بیش از حد جریان ، فیوز یا PTC؟
وقتی صحبت از حفاظت بیش از حد جریان تجهیزات الكترونیكی می شود ، مدتهاست كه فیوزها راه حل استاندارد بوده اند. آنها برای انتخاب مناسب و متناسب با هر كاربرد ، در انواع مختلف درجه بندی و نصب نصب می شوند.
با باز شدن ، آنها جریان الکتریسیته را که ممکن است واکنش مورد نظر باشد کاملاً متوقف می کنند.مدار مدار غیر قابل استفاده شده است ، که توجه کاربر را به آنچه ممکن است باعث ایجاد شرایط بیش از حد شود جلب می کند تا اقدامات تصحیحی انجام شود.
با این وجود ، شرایط و مدارهایی وجود دارد که بازیابی خودکار از یک اضافه بار موقتی بدون مداخله کاربر مطلوب است.ترمیستورهای ضریب دمای مثبت (PTC) - که به آنها فیوزهای قابل تنظیم مجدد یا دستگاه های ضریب دمای پلیمری مثبت (PPTC) نیز گفته می شود - یک روش عالی برای دستیابی به این نوع محافظت است.
نحوه کار PTC
PTC شامل یک قطعه از پلیمر است که با ذرات رسانا بارگیری شده است (معمولاً سیاه کربن است).در دمای اتاق ، پلیمر در حالت نیمه بلوری است و ذرات رسانا یکدیگر را لمس می کنند ، چندین مسیر رسانا را تشکیل می دهند و مقاومت کم (به طور کلی حدود دو برابر میزان استفاده از همان درجه) را ایجاد می کنند.
هنگامی که جریان از PTC عبور می کند ، قدرت را از بین می برد (P = I2R) و دما را افزایش می دهد.تا زمانی که جریان کمتر از جریان نگهدارنده خود باشد (Ihold) ، PTC در یک حالت با مقاومت کم باقی می ماند و مدار به طور عادی کار می کند.
وقتی جریان بیش از جریان نامی سفر است (Itrip) ، PTC به طور ناگهانی گرم می شود.این پلیمر به حالت آمورف تبدیل شده و منبسط می شود و اتصالات بین ذرات رسانا را از بین می برد.
این باعث می شود مقاومت به سرعت با چندین مرتبه بزرگ افزایش یابد و جریان را به مقدار کم (نشت) کاهش دهد تا PTC در حالت مقاومت بالا - به طور کلی از حدود ده ها هزار صد میلی آمپر در ولتاژ نامی (Vmax) کافی باشد.هنگامی که برق خاموش می شود دستگاه خنک می شود و به حالت مقاومت کم خود برمی گردد.
پارامترهای PTC و فیوز
مانند فیوز ، PTC برای حداکثر جریان مدار کوتاه (Imax) که می تواند در ولتاژ نامی قطع شود ، درجه بندی می شود.Imax برای PTC معمولی 40 A است و ممکن است به 100 A برسد. درجه بندی قطع برای فیوزهایی با اندازه ای که ممکن است در انواع برنامه هایی که در اینجا بررسی می کنیم استفاده شود ، می تواند از ولتاژ نامی از 35 تا 10،000 A باشد.
درجه ولتاژ برای PTC محدود است.PTC برای استفاده عمومی بالاتر از 60 ولت نیستند (برنامه PTCs fortelecom با ولتاژ قطع کننده 250 و 600 ولت وجود دارد ، اما ولتاژ عملیاتی آنها هنوز 60 ولت است).فیوزهای SMT و کارتریج های کوچک با درجه بندی 32 تا 250 ولت یا بیشتر در دسترس هستند.
درجه فعلی عملیاتی PTC ها حدود 9 A است ، در حالی که حداکثر سطح فیوزهای نوع در نظر گرفته شده در اینجا می تواند بیش از 20 A باشد ، برخی از آنها تا 60 A موجود است.
حداکثر درجه حرارت مفید برای PTC عموماً 85 درجه سانتیگراد است ، در حالی که حداکثر درجه حرارت عملکرد فیوزهای SMT در فیلم 90 درجه سانتیگراد است و برای فیوزهای کارتریج کوچک 125 درجه سانتیگراد است. هر دو PTC و فیوز برای دمای بالاتر از 20 درجه سانتیگراد نیاز به تخریب دارند ، اگرچه PTC ها حساس تر به درجه حرارت.
هنگام طراحی در هر دستگاه محافظ جریان اضافی ، حتماً عواملی را که ممکن است روی دمای عملکرد آن تأثیر بگذارد ، در نظر بگیرید ، از جمله تأثیر در حذف گرما از سرب / ردیابی ، هر جریان هوا و مجاورت با منابع گرما.سرعت پاسخگویی به PTC مانند فیوز تاخیر زمانی است.
برنامه های رایج PTC
بسیاری از کارهای طراحی برای رایانه های شخصی و دستگاه های جانبی به شدت تحت تأثیر راهنمای طراحی سیستم مایکروسافت و اینتل است که بیان می کند "استفاده از یک فوزت باید هر بار که شرایط بیش از حد جریان وجود دارد جایگزین شود غیر قابل قبول است."و ، استاندارد SCSI برای این بازار بزرگ شامل این جمله است كه ".... یك دستگاه ضریب دمای مثبت باید به جای فیوز استفاده شود ، حداكثر میزان منبع فعلی را محدود كنید."
از PTC برای تأمین حفاظت از جریان اضافی ثانویه برای تجهیزات دفتری مرکزی تلفن ، تجهیزات پیش بینی مشتری ، سیستم های هشدار ، جعبه تنظیم ، تجهیزات VOIP و مدارهای رابط خط مشترک استفاده می شود.آنها محافظت اولیه برای بسته های باتری ، شارژرهای باتری ، قفل درب خودرو ، پورت های USB ، بلندگوها و PoE را فراهم می کنند.
برنامه های پلاگین و بازی SCSI که از PTC سود می برند شامل مادربرد و بسیاری از وسایل جانبی هستند که می توانند به طور مکرر به کامپیوتر کامپیوتر متصل شده و از آن جدا شوند.درگاه های ماوس ، صفحه کلید ، چاپگر ، مودم و مانیتور فرصت هایی برای اتصال نادرست و اتصال به واحدهای غیرمتعارف یا کابل آسیب دیده را نشان می دهد.توانایی تنظیم مجدد پس از تصحیح خطا خصوصاً جذاب است.
PTC می تواند از درایو های دیسک در برابر جریان اضافی آسیب دیده ناشی از جریان بیش از حد از سو supply عملکرد منبع تغذیه محافظت کند.PTC ها می توانند از منابع تغذیه در برابر اضافه بار محافظت کنند.PTC های جداگانه را می توان در مدارهای خروجی قرار داد تا از هر بار در جایی که مدارهای بار زیادی وجود دارد محافظت کند.
جریان اضافی موتور می تواند گرمای بیش از حد تولید کند که ممکن است به عایق سیم پیچ آسیب برساند و برای موتورهای کوچک ممکن است باعث خرابی سیم پیچ های قطر بسیار کوچک شود.ThePTC به طور کلی تحت جریانهای متداول راه اندازی موتور حرکت نخواهد کرد ، اما برای جلوگیری از ایجاد خسارت مداوم عمل خواهد کرد.
ترانسفورماتورها می توانند در اثر جریان بیش از حد جریان در اثر خطاهای مدار آسیب ببینند و عملکرد محدود کننده جریان aPTC می تواند محافظت کند.PTC در سمت بار ترانسفورماتور قرار دارد.
فیوز یا PTC؟
روش زیر به انتخاب و استفاده از م correctلفه صحیح کمک می کند.از تأمین کنندگان تجهیزات نیز راهنما در دسترس است.برای مشاوره بی طرفانه جستجوی شرکتی که هم فناوری فیوز و هم PTC را ارائه می دهد عاقلانه است.
1. پارامتر عملکرد مدار را در نظر بگیرید:
جریان عملیاتی عادی در آمپر
ولتاژ کار عادی در ولت
حداکثر جریان قطع
دمای محیط / تغییر دما
جریان اضافه بار معمولی
زمان باز بودن مورد نیاز در اضافه بار خاص
پالس های گذرا انتظار می رود
قابل تنظیم مجدد یا یکبار مصرف
مصوبات آژانس
نوع نصب / فاکتور فرم
مقاومت معمول (در مدار):
2. یک قطعه محافظ احتمالی مدار را انتخاب کنید (جدول را ببینید)
3- برای تعیین اینکه آیا قسمت انتخاب شده در محدودیت های برنامه کار می کند ، با منحنی زمان (TC) مشورت کنید.
4. اطمینان حاصل کنید که ولتاژ کاربردی برابر است یا برابر با ولتاژ نامی دستگاه است و محدودیت های دمایی عملکرد در حد تعیین شده توسط دستگاه است.اگر از PTC استفاده می کنید ، با استفاده از معادله زیر Ihold را از نظر حرارتی کم کنید.
نگه داشتن = نگه داشتن بی ارزش
عامل کاهش حرارتی
5. حداکثر ابعاد deviceto را با فضای موجود در برنامه مقایسه کنید.
6. به طور مستقل مناسب بودن و عملکرد را در برنامه واقعی آزمایش و ارزیابی کنید.
