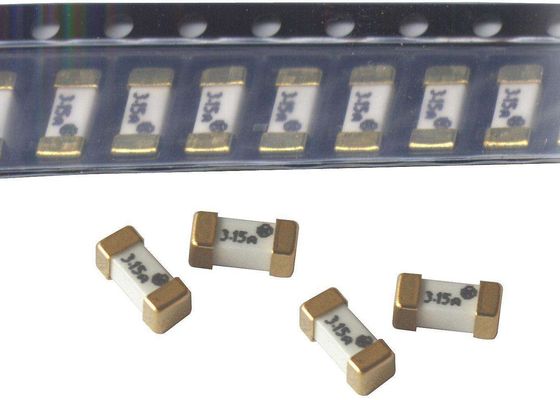

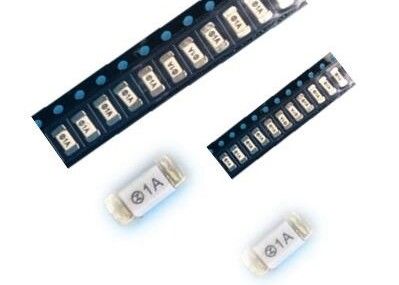

CQ24LF 001 6.1x2.6mm عملکرد سریع سطح فیوز 2410 350V 1A با ظرفیت قطع 100A آبکاری نقره
جزئیات محصول:
| گواهی: | UL,CUL |
| شماره مدل: | CQ24LF |
پرداخت:
| مقدار حداقل تعداد سفارش: | 2500 قطعه |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | 2500 عدد / حلقه |
| زمان تحویل: | 2 هفته |
| شرایط پرداخت: | T / T ، Western Union ، MoneyGram |
| قابلیت ارائه: | 2.5KKPCS در هر ماه |
|
اطلاعات تکمیلی |
|||
| نام: | FURE MOUR FURE | بعد، ابعاد، اندازه: | 6.1x2.6mm (2410) |
|---|---|---|---|
| سرعت: | ضربه سریع | ضد انفجار: | خوب |
| دامنه فعلی: | 1A-20A | UL شناخته شده است: | 1A-20A |
| ولتاژ: | 350 ولت | بسته بندی: | نوار در حلقه |
| برجسته: | فیوز قابل تنظیم مجدد کوه ، سطح فیوز حرارتی,surface mount thermal fuse |
||
توضیحات محصول
CQ24LF 001 6.1x2.6mm عملکرد سریع سطح فیوز 2410 350V 1A با ظرفیت قطع 100A آبکاری نقره
CQ24LF 001 6.1x2.6mm عملکرد سریع سطح فیوز 2410 350V 1A با ظرفیت قطع 100A آبکاری نقره
کاربرد
نوت بوک / اولترابوک
سیستم های مخابراتی
شارژرها
تلویزیون های LCD / LED n کالاهای سفید
سرورهای رایانه شخصی
مانیتورهای LCD
مبدل های DC / DC
اینورترهای DC / AC
ویژگی های اصلی
فیوز تک ضربه برای محافظت از جریان اضافی
رد پای 6125 (EIA 2410)
دقت عمل سریع
UL 248-14 ذکر شده است
سازگار با RoHS * و فاقد هالوژن **
طراحی SMD هسته سیم
بسته بندی سطح نصب شده برای مونتاژ خودکار
خصوصیات محیطی
دمای عملیاتی ................................................ ................................. -55 ° C تا +125 ° C شرایط ذخیره سازی دما ..... .................................................. ........................................ +5 درجه سانتیگراد تا +35 درجه سانتیگراد رطوبت .................................................. .................................................. ...... ماندگاری 40٪ تا 75٪ ..................................... ...................................... 2 سال از تاریخ تولید سطح حساسیت به رطوبت .... .................................................. .................................................. 1 طبقه بندی ESD (HBM) ............................................ .................................................. کلاس 6
مواد و ابعاد
مواد بدنه ساختمانی: سرامیکی
مواد خاتمه دهنده: نقره (نقره) ، نیکل (نیکل) ، قلع (اسنک)
عنصر فیوز: نقره ای (نقره ای)
الگوی سرزمینی توصیه شده - لحیم کاری مجدد
واحد: میلی متر
| L2 | L1 | دبلیو | |
| 1-20A | 2.95 | 96/1 | 3.15 |
شماره گذاری قطعات
سیستم شماره قطعه
CQ24LF 001
CQ24LF - سری
001 - کد AMP (به جدول زیر مراجعه کنید)
| پ.ن | آمپر رتبه بندی [ که در ] |
ولتاژ رتبه بندی (V) |
اسمی مقاومت اهم سرد |
اسمی ذوب شدن من یک ثانیه |
| CQ24LF 001 | 1A |
350 ولت |
1.100 | 0.500 |
| CQ24LF 1.50 | 1.5A | 0.500 | 1.130 | |
| CQ24LF 002 | 2A | 0.203 | 1.200 | |
| CQ24LF 2.50 | 2.5 A | 0.155 | 1.500 | |
| CQ24LF 003 | 3 الف | 0.045 | 1.890 | |
| CQ24LF 3.15 | 3.15A | 0.039 | 2.280 | |
| CQ24LF 3.50 | 3.5 الف | 0.036 | 2.573 | |
| CQ24LF 004 | 4A | 0.028 | 3.360 | |
| CQ24LF 005 | 5A | 0.021 | 6.000 | |
| CQ24LF 006 | 6A | 0.016 | 7.920 | |
| CQ24LF 6.30 | 6.3A | 0.015 | 9.128 | |
| CQ24LF 007 | 7A | 0.014 | 25/12 | |
| CQ24LF 008 | 8A | 0.013 | ساعت 16.00 | |
| CQ24LF 010 | 10A | 0.011 | 25.00 | |
| CQ24LF 012 | 12A | 0.009 | ساعت 36.00 | |
| CQ24LF 015 | 15A | 0.006 | 67.50 | |
| CQ24LF 020 | 20A | 0.005 | 132.0 |
مشخصه الکتریکی
| جریان نامی | 1 در | 2 در |
| حداقل | حداکثر | |
| 1-20A | 4 ساعت | 5 ثانیه |
دمای محیط در 25 درجه سانتی گراد
قطع امتیاز
1A ~ 20A:
100 آمپر در 350 ولت جریان متناوب
100 آمپر در 125 ولت جریان متناوب
100 آمپر در 125 ولت DC
300 آمپر در 32 ولت DC
روش لحیم کاری
* لحیم کاری مجدد: 260 درجه سانتیگراد ، 30 ثانیهحداکثر
* لحیم کاری موج: 260 درجه سانتیگراد ، 10 ثانیهحداکثر
* لحیم کاری دستی: 350 درجه سانتیگراد ، 3 ثانیهحداکثر
مشخصات نوار و حلقه
تعداد نوار و حلقه: 2500 عدد / حلقه
| مورد | دبلیو | پ | E | F | P1 | د | D1 |
| معیار | ساعت 12.00 | 4.00 | 75/1 | 5.50 | 2.00 | 1.50 | 1.00 |
| تحمل | 0.10 پوند | 0.10 پوند | 0.10 پوند | 0.05 پوند | 0.05 پوند | 0.10 پوند | 0.10 پوند |
| مورد | P0 | 10P0 | A0 | B0 | KO | تی |
| معیار | 4.00 | 4.00 | 85/2 | 30/6 | 1.45 | 0.24 |
| تحمل | 0.10 پوند | 0.20 | 0.10 پوند | 0.10 پوند | 0.10 پوند | 0.05 پوند |
توجه داشته باشید:
1. ضعف بندی که در این منحنی نشان داده می شود علاوه بر کاهش استاندارد 25٪ برای کار مداوم است.
