سنسور میکرو دما 2m IP67 ، پروب دما TPE NTC
جزئیات محصول:
نام تجاری: | AOLITTEL |
شماره مدل: | ALTM0103FC2-202M29X-sp |
پرداخت:
مقدار حداقل تعداد سفارش: | 1000 قطعه |
---|---|
قیمت: | 1.2~2 USD / Pieces |
جزئیات بسته بندی: | فله |
زمان تحویل: | 2 هفته |
شرایط پرداخت: | T / T ، پی پال |
قابلیت ارائه: | 900000 قطعه در هر ماه |
اطلاعات تکمیلی |
|||
نوع سنسور: | کاوشگر دما NTC | طول کابل: | 2 متر |
---|---|---|---|
مواد کابل: | TPE | درجه محافظت: | IP67 |
محدوده دما: | (-50 + 110) درجه سانتی گراد | مواد موردی: | لاستیک و مس ترموپلاستیک |
ترمیستور NTC: | R25: 10K ± 1٪ ، B25 / 85: 3977 1٪ | روکش: | (TPE) الاستومر ترموپلاستیک |
مسکن: | صفحه مسی 6 * 20 میلی متر | کابل AWG: | تخت AWG26 * 2C TPE (نوع B) |
برجسته: | سنسور میکرو دمای IP67 ، سنسور میکرو دمای 2 میلی متری ، پروب دمای IP67 ntc,2m Micro Temperature Sensor,IP67 ntc temperature probe |
توضیحات محصول

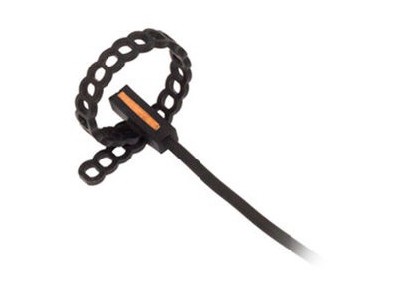

سنسور میکرو دما 2m IP67 ، پروب دما TPE NTC
بیش از قالب بند ضد آب IP67 بر روی حلقه TPE NTC دما پروب 2MT با لوله مس برای لوله های برنامه کلیپ
شرح
مناسب برای اندازه گیری روی لوله ها ، با مورد لاستیک ترموپلاستیک و لوله مسی ، بهترین سازش بین زمان پاسخ سریع و درجه محافظت است.امکان نصب و حذف آسان و سریع.این کاوشگر بر اساس نیازهای مشتری قابل تنظیم است.
زمینه های کاربرد
پمپ های حرارتی
گرم کردن
آبگرمکن گرم
داده های تکنیکی
محدوده دما | (-50 + 110) درجه سانتی گراد |
درجه محافظت | IP67 |
سنسور | NTC-PTC-PT100-PT1000- (حسگرهای بیشتری در صورت درخواست در دسترس هستند) |
ماده مورد | لاستیک و مس ترموپلاستیک |
مواد کابل | TPE |
ترمینال ها | قلع ، پین ، اتصالات (ترمینالهای دیگر در صورت درخواست در دسترس هستند) |
زمان پاسخ | حدود 15 ثانیه (با توجه به پیکربندی) |
نشانه گذاری | علامت گذاری لیزری روی کابل ، برچسب (در صورت درخواست قابل تنظیم است) |
ترموستور NTC | R25: 10K ± 1٪ ، B25 / 85: 3977 1٪ |
مسکن | صفحه مسی 6 * 20 میلی متر |
سیم سربی | تخت AWG26 * 2C TPE (نوع B) |
ضریب تلفات | حدود 2 مگاوات بر ثانیه |
مقاومت در برابر ولتاژ (ثانیه) | 1500 ولت 2 ثانیه |
مقاومت عایق (MΩ) | 500VDC ، 100 پوند |
اندازه (میلی متر)
5 نوع سنسور دما
1ترموکوپل: نوعی سنسور دما است که با اتصال دو فلز غیر مشابه در یک انتها ساخته می شود.انتهای متصل به عنوان HOT JUNCTION نامیده می شود.انتهای دیگر این فلزات غیر مشابه را COLD END یا COLD JUNCTION می نامند.محل اتصال سرد در واقع در آخرین نقطه از ماده ترموکوپل تشکیل می شود.اگر بین محل اتصال گرم و اتصال سرد اختلاف دما وجود داشته باشد ، ولتاژ کمی ایجاد می شود.این ولتاژ به عنوان EMF (نیروی تحرک الکتریکی) شناخته می شود و می تواند اندازه گیری شود و به نوبه خود برای نشان دادن دما استفاده شود.
2RTDدستگاه سنجش دما است که مقاومت آن با تغییر دما تغییر می کند.به طور معمول از پلاتین ساخته می شود ، اگرچه دستگاه های ساخته شده از نیکل یا مس غیر معمول نیستند ، RTD ها می توانند اشکال مختلفی مانند سیم پیچ ، فیلم نازک داشته باشند.برای اندازه گیری مقاومت در برابر RTD ، یک جریان ثابت اعمال کنید ، ولتاژ حاصل را اندازه گیری کنید و مقاومت RTD را تعیین کنید.RTD ها مقاومت نسبتاً خطی در برابر منحنی دما در مناطق عملیاتی خود نشان می دهند و هر غیرخطی بودن بسیار قابل پیش بینی و تکرار است.صفحه ارزیابی PT100 RTD برای اندازه گیری دما از RTD سوار سطح استفاده می کند.یک PT100 خارجی 2 ، 3 یا 4 سیمه همچنین می تواند با اندازه گیری دما در مناطق دور افتاده مرتبط باشد.RTD ها با استفاده از یک منبع جریان ثابت مغرضانه عمل می کنند.بنابراین برای کاهش گرمای خود در اثر اتلاف توان ، میزان جریان متوسط متوسط است.مدار نشان داده شده در شکل ، منبع جریان ثابت از ولتاژ مرجع ، یک تقویت کننده و ترانزیستور PNP استفاده می کند.
3ترمیستور: مشابه RTD ، ترمیستور یک دستگاه سنجش دما است که مقاومت آن با دما تغییر می کند.ترمیستورها از مواد نیمه هادی ساخته شده اند.مقاومت به همان روش RTD تعیین می شود ، اما ترمیستورها از یک مقاومت بسیار غیرخطی در برابر منحنی دما نشان می دهند.بنابراین ، در محدوده عملکرد ترمیستورها ، می توان تغییر مقاومت زیادی را برای یک تغییر دما بسیار کوچک مشاهده کرد.این یک دستگاه بسیار حساس را ایجاد می کند ، ایده آل برای برنامه های تنظیم شده.
4حسگرهای نیمه هادی: آنها به انواع مختلفی مانند سنسورهای ولتاژ ، خروجی جریان ، خروجی دیجیتال ، سیلیکون خروجی مقاومت و سنسورهای دما دیود طبقه بندی می شوند.سنسورهای دمای نیمه هادی مدرن دقت و خطی بالایی را در محدوده کاری حدود 55 درجه سانتیگراد تا + 150 درجه سانتیگراد ارائه می دهند.تقویت کننده های داخلی می توانند خروجی را در مقادیر مناسب مانند 10mV / ° C مقیاس بندی کنند.آنها همچنین در مدارهای جبران اتصال سرد برای ترموکوپل های با درجه حرارت گسترده مفید هستند.جزئیات مختصری در مورد این نوع سنسور دما در زیر آورده شده است.
